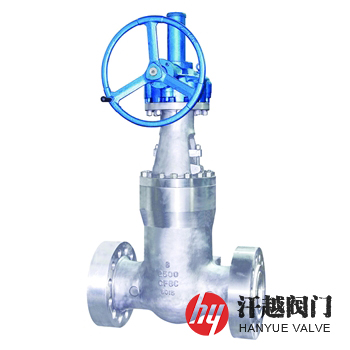

高壓加氫裝置用閘閥是一種適用于公稱壓力PN100 ~ PN420、壓力等級Class600 ~ Class2500，公稱尺寸DN15 ~ DN500，介質為氫氣(含硫化氫)、氫氣加油氣、氫氣加油品(含硫化氫)等的高壓臨氫工況下的閘閥。其公稱壓力PN100或Class600的，閥體中法蘭與閥蓋采用法蘭螺栓連接結構，而對于公稱壓力不小于PN160或Class900、公稱尺寸不小于DN50的該閥，則設計成內壓自密封式結構，并在中腔放置金屬密封圈的內腔相應部位堆焊硬質合金。
高壓加氫裝置用閘閥根據不同的介質環境如PH值、H2S濃度和溫度分別選用抗硫化物應力腐蝕開裂(SSC)及氫致開裂(HIC)性能較好的材料。對溫度不大于350℃的濕H2S介質系統環境可選用一般碳鋼(如A216 WCB/A105)或合金鋼(如A217 WC6/A182 F11、A217 WC9/A182 F22)。對溫度不小于350℃，特別是高溫H2加H2S環境，所選材料的腐蝕速率不宜超過0.25mm/a，此外還需考慮H+離子對金屬材料脫碳的影響，可選用A351 CF8C/A182 F321(F347)等穩定型奧氏體不銹鋼。
部件名稱 | 材料名稱 | |||
閥 體 | A216 WCB | A217 WC6 | A217 WC9 | A351 CF8C |
閥 蓋 | A216 WCB | A217 WC6 | A217 WC9 | A351 CF8C |
閥 桿 | A182 F6a CL.2 | A182 F6a CL.2 | A182 F6a CL.2 | A182 F347 |
閘 板 | A216 WCB+STL6 | A217 WC6+STL6 | A217 WC9+STL6 | A351 CF8C+STL6 |
閥 座 | A105+STL6 | A182 F11 CL.2+STL6 | A182 F22 CL.3+STL6 | A182 F347+STL6 |
密 封 圈 | Graphite+304 | Graphite+304 | Graphite+304 | Graphite+347 |
螺 栓 | A193 B7M | A193 B16 | A193 B16 | A193 B8 |
螺 母 | A194 2HM | A194 4 | A194 4 | A194 8 |
公稱壓力Class | 150 | 300 | 600 | 900 |
殼體試驗壓力(MPa) | 3.0 | 7.5 | 16.5 | 22.5 |
上密封試驗壓力(MPa) | 2.2 | 5.5 | 12.1 | 16.5 |
液體高壓密封試驗壓力(MPa) | 2.2 | 5.5 | 12.1 | 16.5 |
氣體低壓密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 |
設計制造 | JB/T 3595-2002、GB/T 12234-2019、API 600-2015、ASME B16.34-2013 | |||
結構長度 | GB/T 12221-2005、ASME B16.10-2017 | |||
連接法蘭 | JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009、ASME B16.5-2017等 | |||
檢驗試驗 | JB/T 3595-2002、GB/T 26480-2011、API 598-2016 | |||
公稱壓力 Class | 公稱尺寸 NPS | 外形尺寸mm | 公稱壓力 Class | 公稱尺寸 NPS | 外形尺寸mm | ||
L | H | L | H | ||||
900 | 2 | 368 | 520 | 1500 | 2 | 368 | 615 |
3 | 381 | 650 | 3 | 473 | 705 | ||
4 | 457 | 750 | 4 | 546 | 925 | ||
6 | 610 | 800 | 6 | 705 | 1190 | ||
8 | 737 | 940 | 8 | 832 | 1525 | ||
10 | 838 | 918 | 10 | 991 | 998 | ||
12 | 965 | 1041 | 12 | 1130 | 1141 | ||
14 | 1029 | 1141 | 14 | 1257 | 1249 | ||
16 | 1130 | 1285 | 16 | 1384 | 1351 | ||
18 | 1219 | 1445 | 18 | 1537 | 1535 | ||
20 | 1321 | 1670 | 20 | 1664 | 1726 | ||
24 | 1549 | 2083 | 24 | 1943 | 2150 | ||
表中H公稱尺寸≤NPS8為手動高度，公稱尺寸＞NPS8為傘齒輪或電動高度。如需其他規格尺寸，請咨詢汗越閥門！ | |||||||
如果你需訂購我廠不銹鋼閘閥產品，咨詢時煩請說明公稱壓力、公稱尺寸、閥體材質、使用介質、介質溫度等，常用材質為碳鋼、鉻鉬鋼及鉻鉬釩鋼等，也可根據管路中介質的溫度、壓力和性質選用鍛件或其他材料，本產品進出口連接端可采用焊接、法蘭及其他連接方式等，也可按用戶要求選配氣動、電動、液動裝置。
