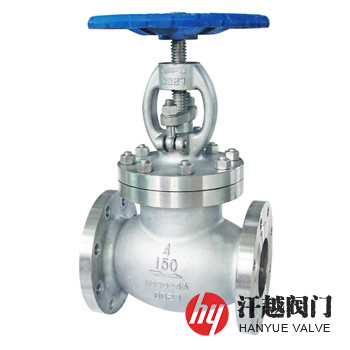

雙相不銹鋼4A截止閥是一種閥體、閥蓋和閥瓣由ASTM A995 Gr.4A(CD3MN)或A890 Gr.4A(CD3MN)及SA955 4A(CD3MN)等鑄造成型，閥座和閥桿采用A182 F51或S31803等鍛制或軋制而成，適用于頻繁開關的場合，可作截?cái)嘤玫碾p相鋼截止閥，該閥主體部件所使用的材質屬低碳高鉻含氮奧氏體-鐵素體雙相不銹鋼鑄件，具有耐受氯離子環境和抗硫化物應力腐蝕的能力，主要化學成分為C≤0.03%、Mn≤1.50%、Si≤1.00%、Ni為4.7%~6.0%、Cr為21.0%~23.5%、Mo為1.7%~2.3%、Cu為2.7%~3.3%、N為0.10%~0.30%、S≤0.02%、P≤0.04%，力學性能為抗拉強度≥655MPa、屈服強度≥415MPa、斷面收縮率≥25%，其兼有優良的耐蝕性能、較高強度和硬度等諸多優點于一身的鋼種，因此，本產品廣泛應用于海水淡化、造紙、石油、化工等行業。
序號 | 部件名稱 | 材料名稱 | |||
1 | 閥 體 | A995 Gr.4A | A995 CD3MN | A890 Gr.4A | A890 CD3MN |
2 | 閥 蓋 | A995 Gr.4A | A995 CD3MN | A890 Gr.4A | A890 CD3MN |
3 | 閥 瓣 | A995 Gr.4A | A995 CD3MN | A890 Gr.4A | A890 CD3MN |
4 | 閥 座 | A182 F51 | A182 F51 | A182 F51 | A182 F51 |
5 | 閥 桿 | A182 F51 | A182 F51 | A182 F51 | A182 F51 |
6 | 上密封座 | A182 F51 | A182 F51 | A182 F51 | A182 F51 |
7 | 填 料 | PTFE | PTFE | PTFE | PTFE |
8 | 螺 栓 | A193 B8 | A193 B8 | A193 B8 | A193 B8 |
9 | 螺 母 | A194 8 | A194 8 | A194 8 | A194 8 |
公稱壓力Class | 150 | 300 | 600 | 900 |
殼體試驗壓力(MPa) | 3.0 | 7.5 | 16.5 | 22.5 |
上密封試驗壓力(MPa) | 2.2 | 5.5 | 12.1 | 16.5 |
液體高壓密封試驗壓力(MPa) | 2.2 | 5.5 | 12.1 | 16.5 |
氣體低壓密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 |
設計制造 | GB/T 12235-2007、ASME B16.34-2013、BS 1873:1975 | |||
結構長度 | GB/T 12221-2005、ASME B16.10-2017、BS 1873:1975 | |||
連接法蘭 | JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009、ASME B16.5-2017、ANSI B16.5-2013 | |||
檢驗試驗 | JB/T 9092-1999、API 598-2016、BS 6755-1:1986 | |||
公稱壓力 Class | 公稱尺寸 NPS | 外形尺寸mm | 公稱壓力 Class | 公稱尺寸 NPS | 外形尺寸mm | ||
L | H | L | H | ||||
150 | ? | 108 | 241 | 300 | ? | 152 | 241 |
? | 117 | 241 | ? | 178 | 241 | ||
1 | 127 | 242 | 1 | 203 | 283 | ||
1 ? | 140 | 280 | 1 ? | 216 | 320 | ||
1 ? | 165 | 286 | 1 ? | 229 | 322 | ||
2 | 203 | 368 | 2 | 267 | 400 | ||
2 ? | 216 | 387 | 2 ? | 292 | 440 | ||
3 | 241 | 411 | 3 | 318 | 465 | ||
4 | 292 | 455 | 4 | 356 | 565 | ||
5 | 356 | 455 | 5 | 400 | 615 | ||
6 | 406 | 540 | 6 | 444 | 715 | ||
8 | 495 | 650 | 8 | 559 | 930 | ||
10 | 622 | 800 | 10 | 622 | 1010 | ||
12 | 698 | 940 | 12 | 711 | 1230 | ||
14 | 787 | 1200 | 14 | 762 | 1450 | ||
16 | 914 | 1270 | 16 | 864 | 1645 | ||
表中未列出的其他公稱壓力和公稱通徑外形尺寸，請咨詢汗越閥門技術部！ | |||||||
本產品主體可選用ASTM A995 GRADE 4A(CD3MN)、A890 GRADE 4A(CD3MN)或SA955 GRADE 4A(CD3MN)等鑄件牌號。如果你需訂購我廠不銹鋼截止閥產品，咨詢時煩請告知公稱壓力、公稱尺寸、閥體材料、內件材質、驅動方式、法蘭執行標準及法蘭密封面形式等。
